Scrollen Sie nach unten, um die anderen Schaltpläne zu sehen.

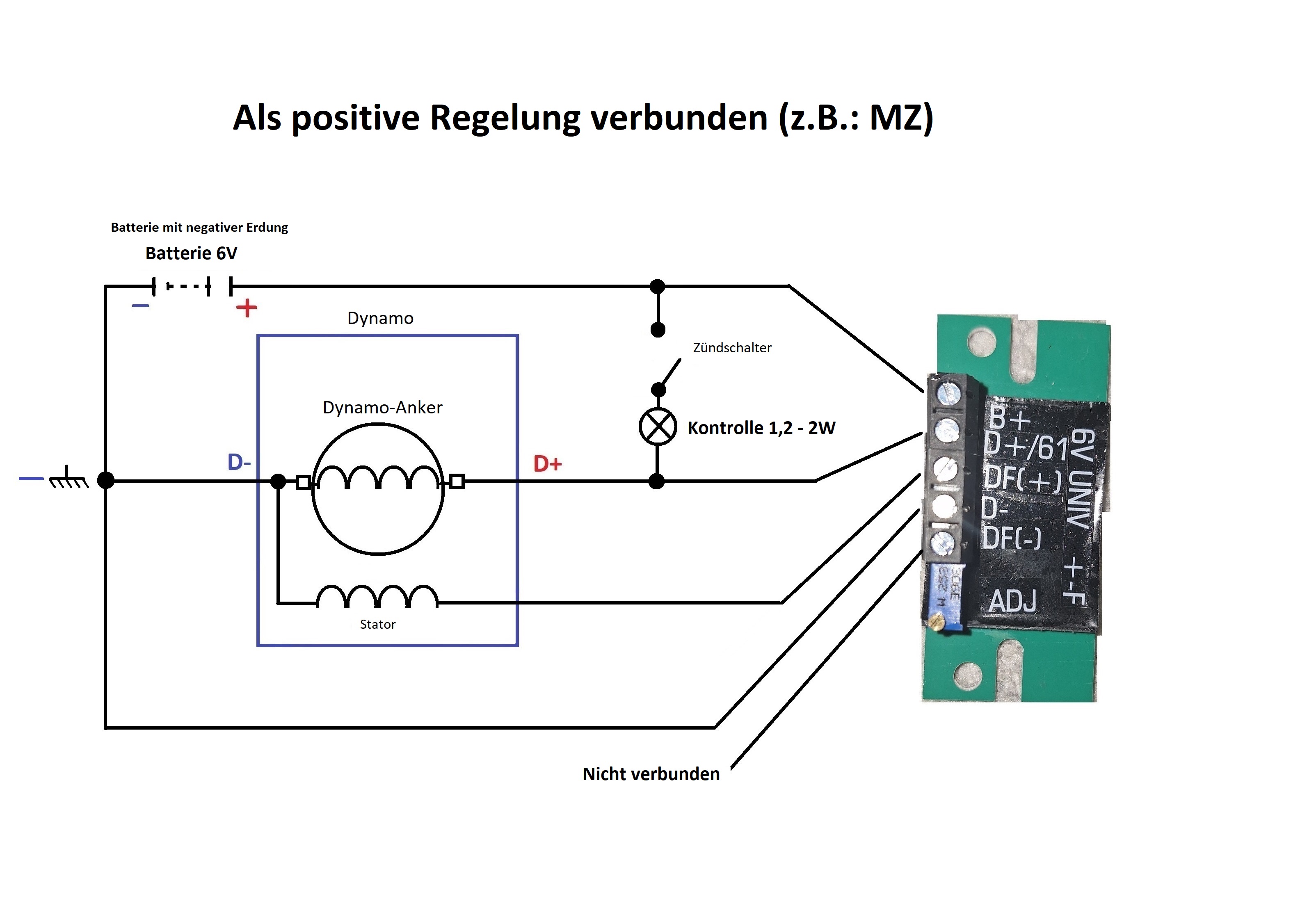

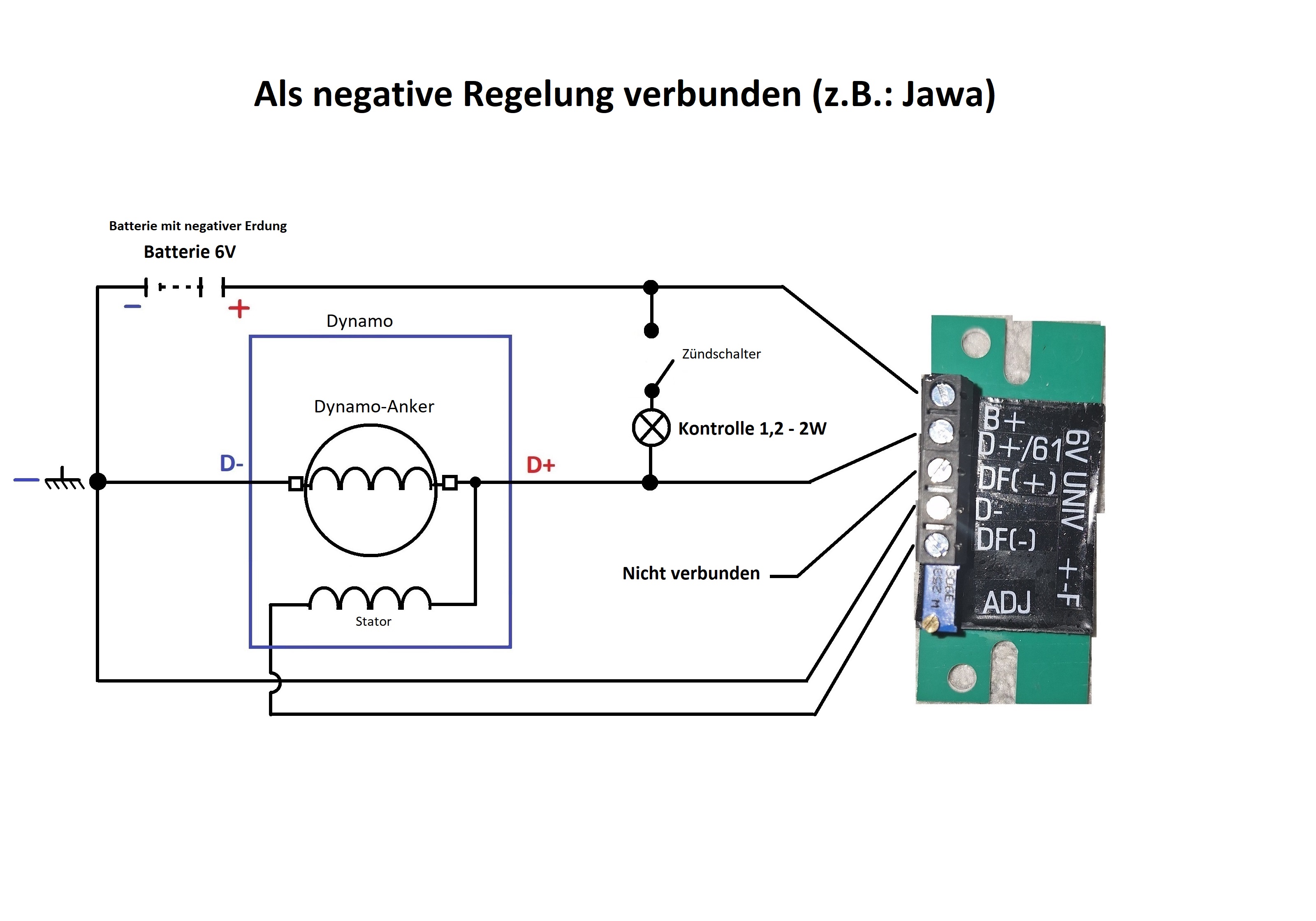

Per Definition wird nur einer der Ausgänge DF(-) oder DF(+) in einem bestimmten Fall verwendet (je nachdem, ob das System eine negative oder positive Regelung hat).
Eine falsche Verbindung kann den Regler beschädigen.
Ausgänge des Reglers:
| B+ | Batterie +6V |
| D+ / 61 | Dynamo-Anker-Ausgang / Kontroll-lampe |
| DF(+) | Erregung für ein System mit positiver Regelung |
| D- | Negativ |
| DF(-) | Erregung für ein System mit negativer Regelung |
